產品名稱：WQT-5D-40D部分回轉型閥門電動蝸輪箱
產品標簽：YFQ-8D-13D部分回轉型閥門電動裝置,20D-30D出口型電動蝸輪頭
更新時間：2021/9/25 21:15:24
上一個產品： WQT-540-SD部分回轉型閥門電動裝置
下一個產品：沒有資料
電子樣本： 無
產品詳情
WQT-5D-40D部分回轉型閥門電動蝸輪箱是一款90°(±5°可調)部分回轉手動駆動裝倒.適用于球閥.蝶閥、旋塞閥等類型閥門.箱體采用球墨鑄鐵,鑄鋼,樣式新穎.外型美觀.法蘭全部采用ISO 5211國際標準，與閥門配套更加方便，環(huán)境溫度：-20.C到+120.C(-4°F+248°F)。
WQT-5D-40D部分回轉型閥門電動蝸輪箱產品為新設計二級蝸輪蝸桿傳動裝置.蝸桿兩端為軸承結構，出口蝸輪箱產品除具有普通二級傳動裝置優(yōu)點外,效率更加提高，適用于90度回轉的球閥,調節(jié)閥,蝶閥的控制。閥門蝸輪頭主要是一種通過對閥門閥桿進行控制從而啟閉閥門的裝置。其實這種蝸輪箱設備能夠提供比較精確的連接桿調控，能夠讓閥門在一定的程度上進行運動起到在管道中調節(jié)介質的效果。而說到這種渦輪裝置其實也算是閥門驅動器，在一般的管道閥門中這種裝置都是采用蝸輪蝸桿傳動，蝸輪副自鎖，使用圓錐滾子承軸，渦輪傳動更加靈活，效率高。

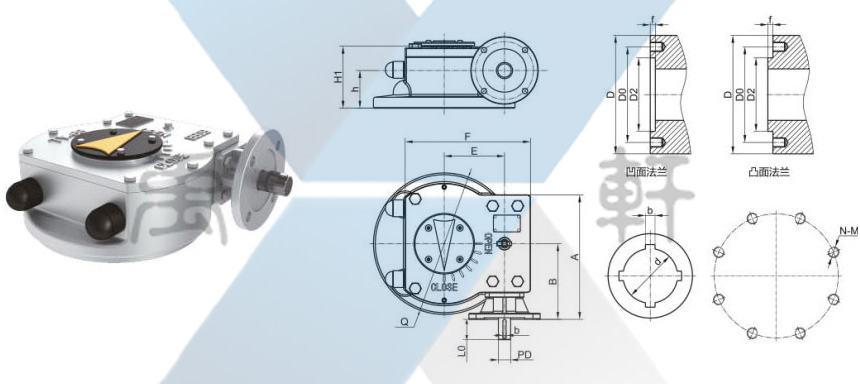

WQT部分回轉型閥門電動裝置連接尺寸圖
WQT部分回轉型閥門電動裝置技術參數與連接尺寸
|
型號 |
YFQ-5-D |
YFQ-8-D |
YFQ-13-D |
YFQ-20-D |
YFQ-30-D |
YFQ-40-D |
|
技術參數 |
||||||
|
速比 |
24:1 |
36:1 |
41:1 |
47:1 |
51:1 |
68:1 |
|
輸出力矩Nm |
500 |
800 |
1300 |
2000 |
3000 |
4000 |
|
蝶閥DN |
125 |
150 |
200 |
300 |
350 |
400 |
|
球閥DN |
80 |
100 |
150 |
200 |
250 |
300 |
|
連接尺寸 |
||||||
|
法蘭號 |
F07 F10 |
F10 F12 |
F12 F14 F16 |
F12 F14 F16 |
F14 F16 F20 |
F16 F20 F25 |
|
法蘭外圓(D) |
90 125 |
125 150 |
150 175 210 |
150 175 210 |
175 210 250 |
210 250 300 |
|
D0 |
70 102 |
102 125 |
125 140 165 |
125 140 165 |
140 165 205 |
165 205 254 |
|
連接孔中心 N-M |
4xM8 4xM10 |
4xM10 4»M12 |
4xM12 4xM16 4xM20 |
4«M12 4«M16 4xM20 |
4xM16 4xM20 8«M16 |
4xM20 8xM16 8«M16 |
|
-DP |
-12 -15 |
-15 -18 |
-18 -24 -30 |
-18 -24 -30 |
•24 -30 -24 |
-30 -24 -24 |
|
凹凸可選(D2) |
55 70 |
70 85 |
85 100 130 |
85 100 130 |
100 130 140 |
130 140 200 |
|
凹凸高度1 (11) |
3 3 |
3 3 |
4 5(3) |
3(2.5) 4(3) 5 |
4(3) 5 5 |
5 5 5 |
|
最大軸孔 |
28 |
35 |
45 |
50 |
65 |
70 |
|
安裝高度 |
68 |
81 |
90 |
96 |
100 |
101 |
|
電裝連接軸 PDxb L0 |
20x6 45 |
20x6 45 |
20x6 45 |
20x6 45 |
30x8 50 |
30x8 50 |
|
外形尺寸 |
||||||
|
A |
189 |
215 |
215 |
215 |
270 |
255 |
|
B |
144 |
143 |
143 |
143 |
170 |
160 |
|
E |
44.5 |
61.5 |
80.5 |
89.5 |
114 |
126 |
|
F |
116 |
138 |
179 |
185 |
249 |
260 |
|
H1 |
61 |
73 |
82 |
89 |
100 |
99 |
|
h |
34 |
41 |
M |
54 |
57 |
59 |
|
Q |
91 |
121 |
160 |
178 |
235 |
245 |
|
蝸輪箱與電裝組合參數 |
||||||
|
電裝參數 力矩 轉速 接盤 |
60 |
80 |
108 |
150 |
200 |
200 |
|
24 |
24 |
24 |
24 |
24 |
24 |
|
|
F10 |
F10/Z10 |
F10/Z10 |
F1(VZ20 |
F14/Z20 |
F14/Z20 |
|
|
蝸輪參數 輸出力矩 開閥時間 |
430 |
800 |
1350 |
2000 |
3000 |
4000 |
|
15 |
22.5 |
25.6 |
29.3 |
31.8 |
42.5 |
|
