產品名稱：BA-3型傘齒輪

產品標簽：手動閥門傘齒輪,手動截止閥傘齒輪,手動閘閥傘齒輪,手動執行器

更新時間：2021/9/20 16:01:07

上一個產品： BA-2型傘齒輪

下一個產品：BAA-3型大速比傘齒輪

電子樣本：無

產品詳情

BA-3型傘齒輪,手動閥門傘齒輪,手動截止閥傘齒輪,手動閘閥傘齒輪,手動執行器產品參數

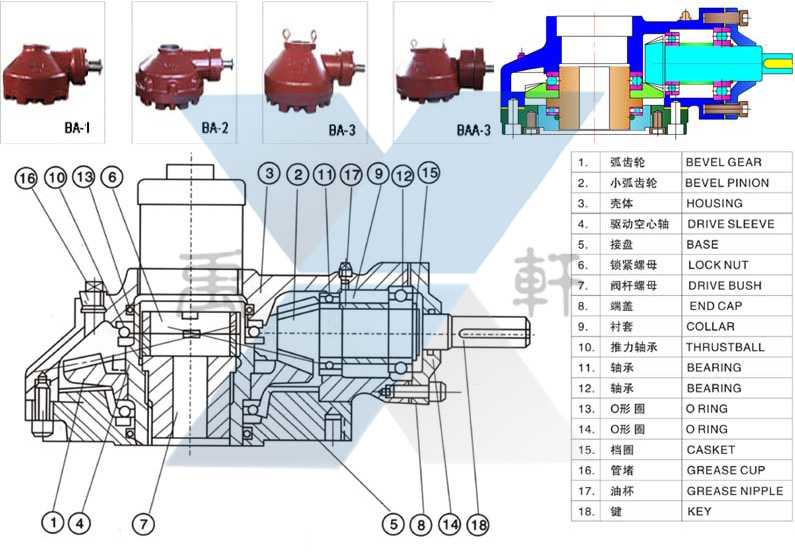

1.該裝置是直接安裝在閘閥和截止閥上的手動裝置。
2.該裝置采用弧齒錐齒輪和平面推力軸承，有運轉平穩，扭矩大，噪音小，效率高的優點。
3.在所有的結合部，采用了密封膠全密封處理，達到了防水，防油滲漏的效果，防護等級為IP65。
4.手輪和閥桿罩可根據用戶需求定制。上海禹軒結合各行各業閥門使用要求及環境，還生產單級電裝傘齒輪,雙級電裝傘齒輪,雙級傘齒輪,雙頭傘齒輪,三頭傘齒輪,鏈輪傘齒輪,雙級手輪驅動等產品。

BA傘齒輪技術參數

BA-3型傘齒輪技術參數

規 格		BA-000	BA-00	BA-0	BA-1	BA-2	BA-3	BAA-3
速比		2.35:1	2.6:1	3.0:1	4.1:1	5.2:1	6.3:1	18:1
最大轉速N: M		360	480	735	1.470	2.940	4.000	6.000
最大推力N		43.000	64.000	98.000	196.000	340.000	490.000	630.000
最大閥值直徑MM(中)	銅螺母	28	30	36	52	70	90	115
重量Kg		15	21	28	54	110	200	330

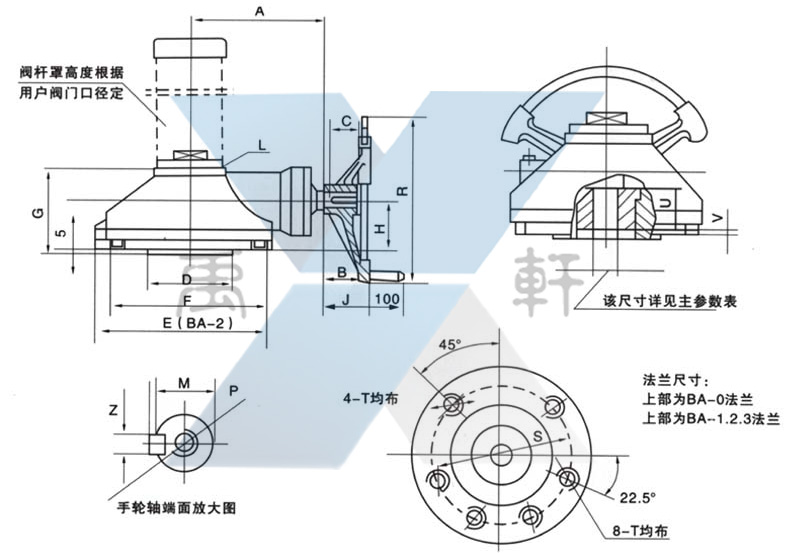

BA-3型傘齒輪尺寸表單位：mm

尺寸\型號	BA-000	BA-00	BA-0	BA-1	BA-2	BA-3	BAA-3
A	150	150	170	233	306	370	395
B	35	60	60	65	65	65	70
C	25	40	55	55	55	60	60
D(Φ)臺介	85	100	127	200	230	250	260
E					390	440	510
F外圓	155	180	210	280	340	400	420
J	40	75	92	107	107	118	118
G	130	130	160	180	230	310	330
H	80	80	85	97	142	160	178
L	M60 x 1.5	M75 x 2	M75 x 2	M89 x 2	M114 x 2.5
P(Φ)	28	28-0.3	28-0.3	32-0.3	32-0.3	38-0.3	38-0.3
N	8	8	8	10	10	10	10
M	29.6-0.15	31.6-0.15	31.6-0.15	35.5-0.15	35.5-0.15	41.5-0.15	41.5-0.15
S(Φ)中心距	125	140	165	245	300	340	358
R(Φ)	250	310	310	460	550	600	600
T	M12 x 20 x 4	M16 x 25 x 4	M18 x 25 x 4	M14 x 35 x 8	M20 x 35 x 8	M24 x 40 x 8	M30 x 45 x 8
U	60	60	70	80	100	130	160
V						15	20

上海禹軒產品售后服務:
①禹軒產品質保期為自出廠起12個月，實行”三包“服務（包退、包換、包修）。
②產品服務期內，可以咨詢本公司工程師，提供對應服務，以便進一步提高產品質量。
③對用戶的投訴問題，會快速作出反應，并安排售后服務。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
咨詢熱線：021-57975176 技術熱線：13585782281
